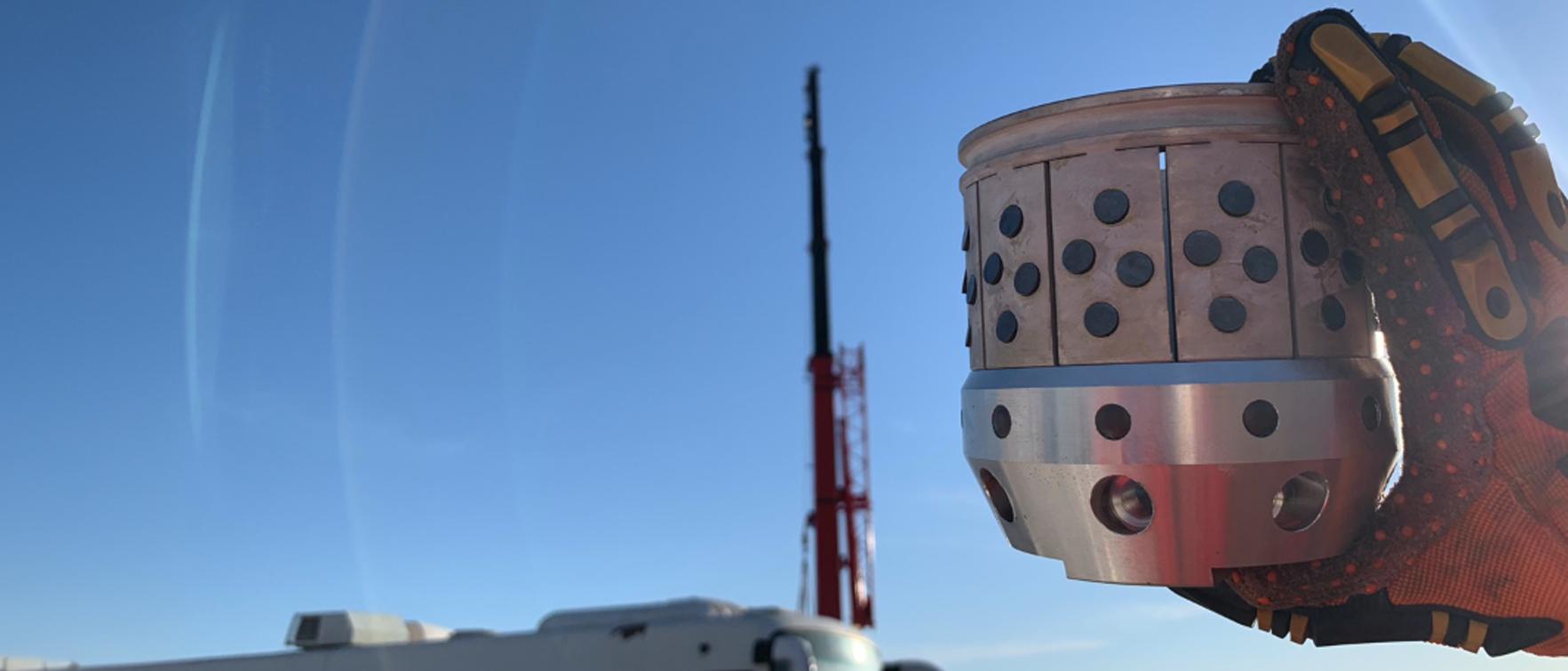

طوق Wizard ZERO القابل للذوبان بقطر داخلي كبير

لا تزال الغالبية العظمى من سدادات الكسر القابلة للذوبان في السوق مصنوعة من العديد من المكونات المعقدة؛ مما يحد من القطر الداخلي ومساحة ملامسة السائل، وهذا يؤثر سلبًا على قابليتها للذوبان. لذلك، لا يزال الجيل الأول من السدادات القابلة للذوبان يواجه تحديًا كبيرًا، ويتطلب إجراء "عملية تنظيف" قبل دخول البئر مرحلة الإنتاج. للتغلب فعليًا على هذه التحديات الحتمية المرتبطة بالمواد التقليدية القابلة للذوبان، قدمت شركة Vertechs جيلاً جديدًا من الأطواق القابلة للذوبان التي لا تتطلب تدخلاً، لتطبيقات درجات الحرارة المرتفعة والمنخفضة (100-350 درجة فهرنهايت)، بتصنيف ضغط 10000 رطل لكل بوصة مربعة، وبطول أقل من 2.5 بوصة. بمجرد الانتهاء من عملية التحفيز، يمكن إرجاع التدفق في البئر على الفور من خلال القطر الداخلي الكبير للغاية للأداة، مما يمنع تراكم الحطام أو الرمل في ثقب البئر، ويلغي الحاجة إلى عمليات التنظيف، ويوفر بشكل كبير في تكلفة التدخل.

المميزات
المواصفات
دراسة حالة
الفيديو التقني
المنشورات التقنية
تنزيل

المميزات

مقاومة الصدمات، لا يحتاج لضبط مسبق، عنصر حشو صفري، لا حدود للسرعة
تصنيف الضغط 10,000 رطل لكل بوصة مربعة، مخصص لتطبيقات درجات الحرارة المرتفعة والمنخفضة
مكون مانع التسرب الداخلي يذوب بسرعة، حيث يوفر مجرى تدفق عكسي كبيرًا جدًا
يذوب الطوق خلال 3-7 أيام

المواصفات

تصنيف الضغط رطل/بوصة مربعة [ميجا باسكال]	الطول بوصة [مم]	القطر الداخلي للطوق بوصة [مم]	القطر الخارجي للطوق بوصة [مم]	القطر الداخلي لأنابيب التغليف بوصة [مم]	وزن أنابيب التغليف (رطل/قدم)	حجم أنابيب التغليف بوصة [مم]

10,000 [70]	4.606 [117]	2.776 [70.5]	4.488 [114]	4.780 - 4.892 [121.36 - 124.26]	17.0 - 20.0	5.5"

	4.114 [104.5]	2.52 [64]	4.252 [108]	4.67 [118.62]	23.0

	4.114 [104.5]	2.362 [60]	4.094 [104]	4.5 [114.3]	26.8

دراسة حالة

خلفية

لقد تحوَّل العديد من المشغلين إلى استخدام سدادات التكسير القابلة للذوبان بدلاً من المركّبات لتقليل وقت التدخل اللاحق وتحسين الكفاءة التشغيلية. وفي السنوات الأخيرة، في المنطقة الجنوبية الغربية من الصين، بدأ تطوير الغاز ضيق المسام يتحول أيضًا من المركّبات نحو المواد القابلة للذوبان الجانبي الكامل.
ومع ذلك، في هذه التكوينات الأقل عمقًا، أصبحت مشكلة عدم ذوبان السدادات بالكامل أمرًا شائعًا بين المشغلين، مما يؤدي إلى إطالة فترة التدخل اللاحق، حتى أنها تتجاوز الحفر اللازم لإزالة المركّبات. وقد أخبرنا بعض المشغلين بأن إزالة سدادة قابلة للذوبان قد تستغرق ما يقرب من ساعة. وبدلاً من تحسين كفاءتها، أصبحت العملية تستغرق وقتًا أطول وتستهلك تكلفة أعلى.
النتائج
عند دراسة المشكلة بشكل مفصل، تمكنّا بسرعة من تحديد بعض العوامل الرئيسية التي يمكن أن تؤدي إلى إبطاء الذوبان.
- أولاً، انخفاض درجة حرارة التكوين نسبيًا مقارنةً بتكوينات الصخر الزيتي في هذه المنطقة. في معظم آبار الغاز ضيق المسام، تتراوح درجة حرارة البئر بين 140 و158 درجة فهرنهايت.
- ثانيًا، تَوفّر المياه بكثرة بالقرب من الموقع، حيث إن سائل التكسير عبارة عن مياه عذبة في الغالب، وملوحته أقل من 1,000 جزء في المليون.
- ثالثًا، استخدام بعض المشغلين سدادات قابلة للذوبان صُممت خصوصًا للصخور الزيتية، والتي تتحمل درجات حرارة أعلى بكثير (250 درجة فهرنهايت وأعلى)، مما أدى إلى إبطاء ذوبانها في هذه الحالة.
- وأخيرًا، اعتماد معظم السدادات القابلة للذوبان المستخدمة هنا على تصميمات السدادات التقليدية، والتي تحتوي على العديد من الأجزاء والكثير من المواد.
وعلى الرغم من أن العديد منها كانت مصنوعة من مواد تتحمل درجات حرارة منخفضة، لم تذُب بالسرعة الكافية. وخلال عمليات تنظيف البئر، تم دفعها نحو نهاية البئر، وتُشكل انسدادًا بعد كل 5 أو 6 مراحل.
الحلول
أن نفعل ما نتميز فيه. ألا وهو تحديد المشكلة وتقديم حل لها، لذا قمنا بتصميم طوق Wizard ZERO القابل للذوبان بقطر داخلي كبير لمعالجة مشاكل الذوبان والتدخل. الفكرة الأساسية وراء التصميم هي "البساطة". لقد تمكنا من دمج جميع الوظائف الأساسية لسدادة التكسير في مكون واحد، وقد أثبت فعاليته.
في أكتوبر 2022، قام مشغل آخر باستخدام طوق Wizard ZERO القابل للذوبان بقطر داخلي كبير بعد إجراء تجربة مقارنة مع سدادات قابلة للذوبان من شركة منافسة أخرى.
المعلمات:
- درجة حرارة ثقب البئر: 150 درجة فهرنهايت
- ملوحة سائل التكسير: 379 جزءًا في المليون
- ملوحة السائل بعد إرجاع تدفقه: 735 جزءًا في المليون
- حجم أنابيب التغليف: 5.5 بوصات، بوزن 23 رطلاً/قدم، فئة P110
- الطول الجانبي: 5016.4 قدمًا
- عدد المراحل: 15

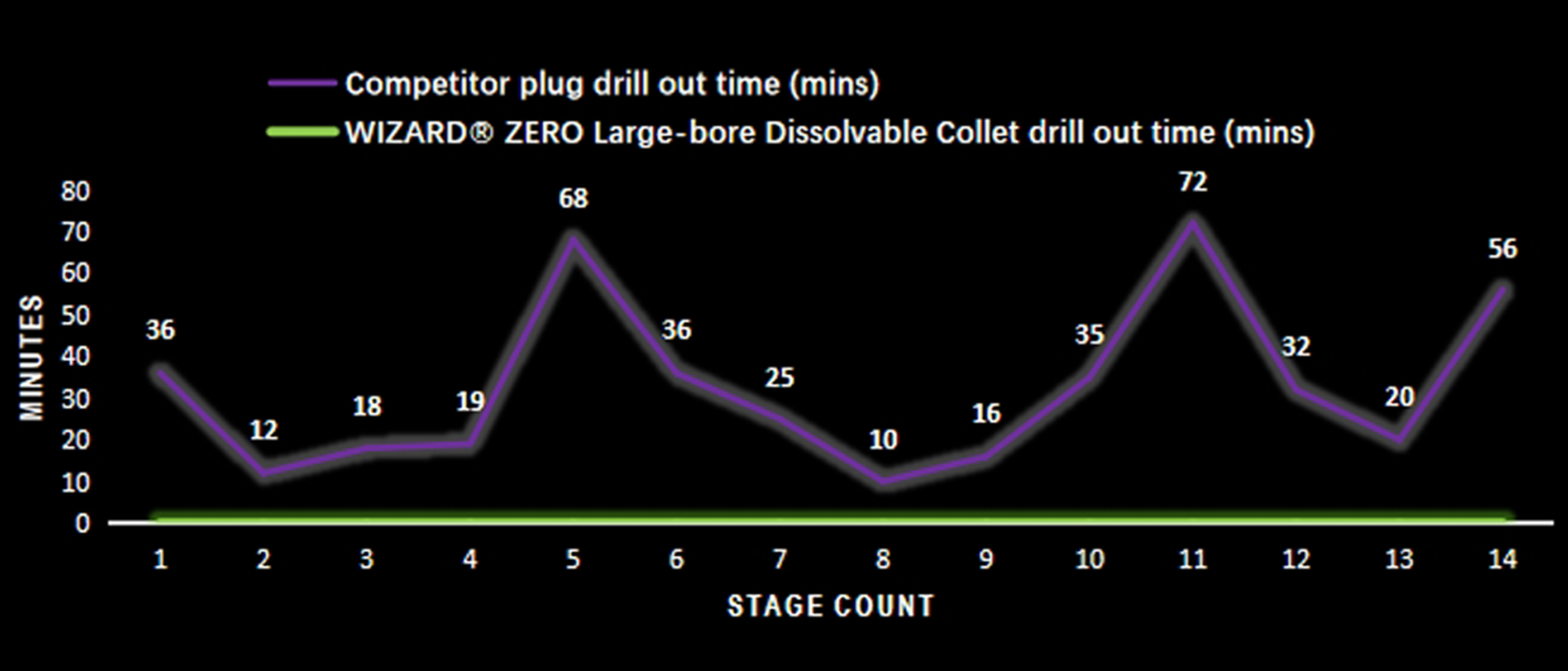

التدخل اللاحق (40 ساعة بعد التكسير):
- أول سدادة عند الكعب: لم يتم العثور عليها
- آخر سدادة عند الطرف: لم يتم العثور عليها
- وقت إزالة السدادات: 0

الفيديو التقني

لكل ثانية أهمية في التكسير الهيدروليكي، مما يؤثر على الكفاءة والتكلفة معًا. تحتاج السدادات التقليدية القابلة للذوبان إلى وقت لتذوب قبل إرجاع السوائل من البئر. ولكن ماذا لو استطعت التخلص تمامًا من وقت إغلاق البئر؟ مع طوق Wizard ZERO القابل للذوبان بقطر داخلي كبير، لن تحتاج إلى الحفر لإزالة السدادة ولا إلى الانتظار حتى تذوب، وستحصل على مسار تدفق مباشر بقطر داخلي كبير وتصميم بسيط. وهذا يتيح الانتقال بسلاسة من التكسير إلى الإنتاج، مما يوفر ما يصل إلى 7 أيام لكل بئر، دون الحاجة إلى إجراء أي تغييرات في عملية السد والتثقيب.
