سدادة Wizard HEDP القابلة للذوبان

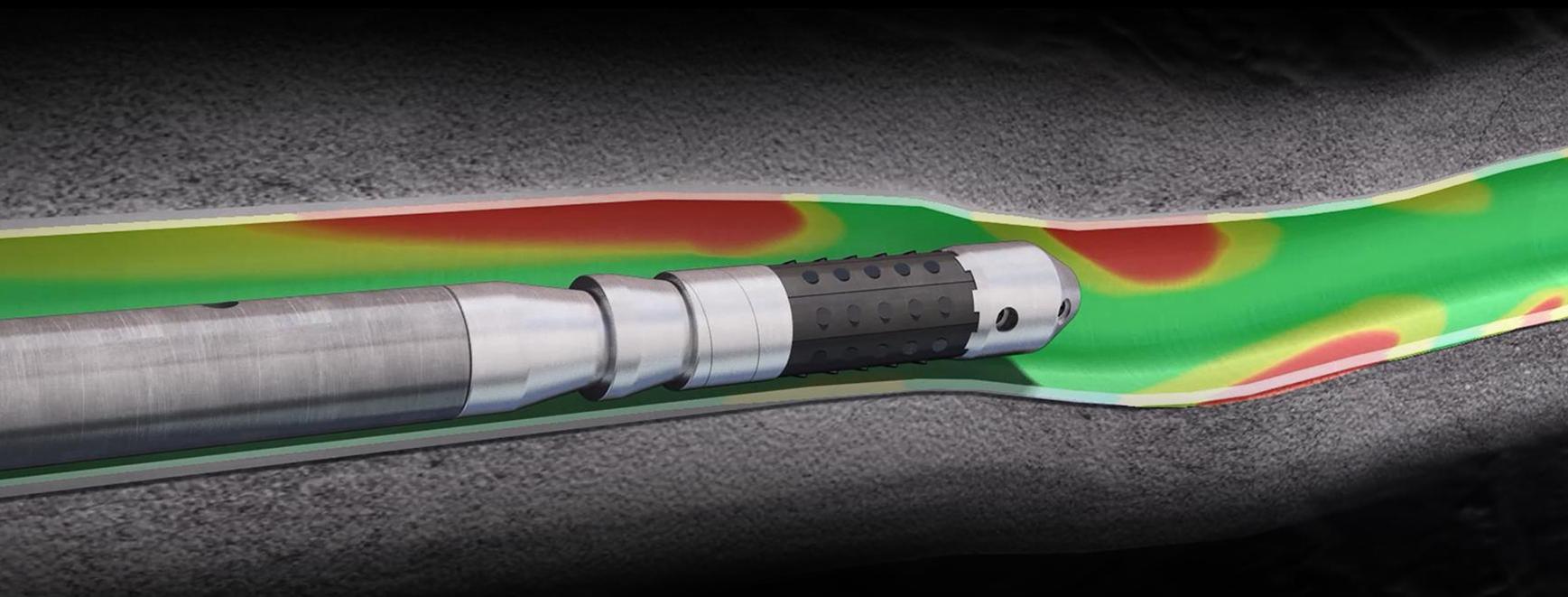

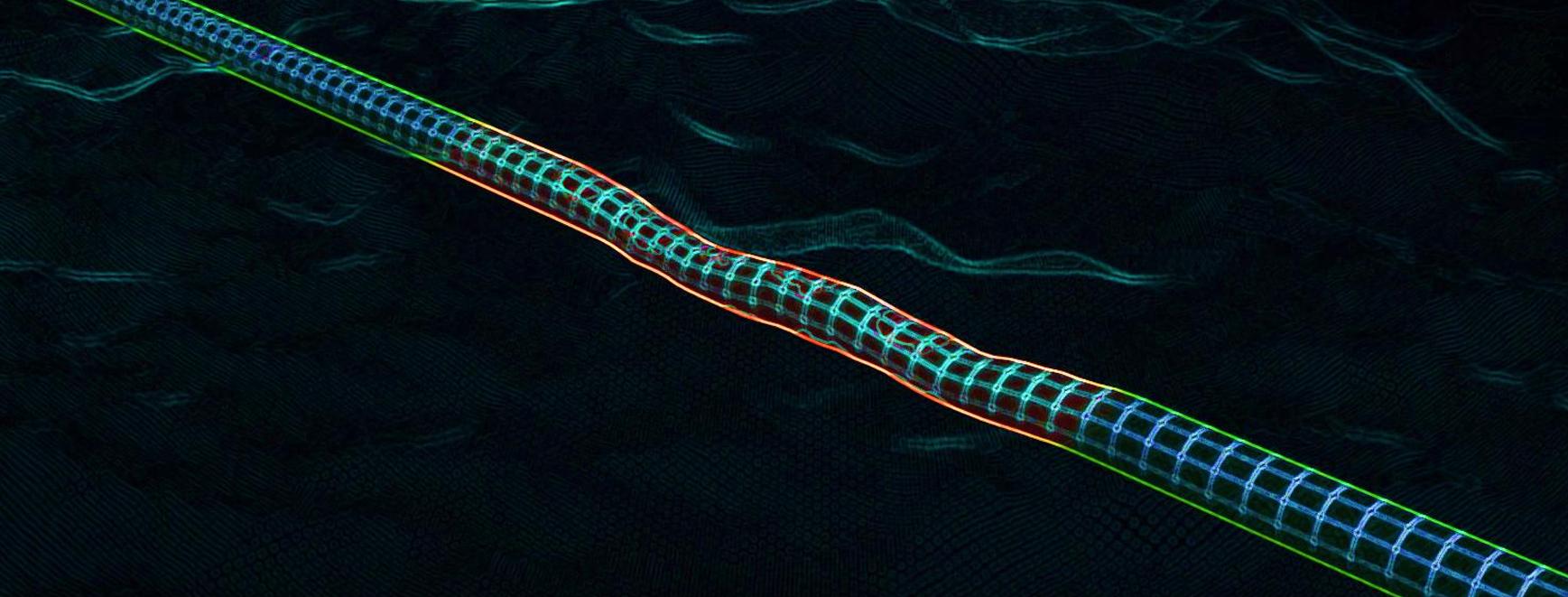

تشوه أنابيب التغليف هو مشكلة شائعة في منطقة الصخر الزيتي الجنوبية الغربية من الصين. يمكن أن تتسبب عدة عوامل في تشوه أنابيب التغليف، مما قد يعطل سلاسة عملية السد والتثقيب. تشمل هذه العوامل تغيرات في إجهاد التكوين أثناء التكسير، وسوء جودة التسميت، والتلف الميكانيكي أثناء التشغيل.

يتم استخدام أنابيب تغليف بقطر 5.5 بوصة 26.8# بشكل شائع، بينما معظم سدادات التكسير بقطر 4.055 بوصة أو أكبر قليلاً. غالباً ما تواجه سدادات التكسير هذه تضييقات، مما يؤدي إلى انحشار مجموعات أدوات قاع البئر (BHAs) وبعضها يُفقد في الثقب ويتعذر استرجاعه رغم المحاولات المتعددة.

نتيجة لهذه المشكلات، تواجه العديد من عمليات الإنجاز وقتًا غير إنتاجي (NPT) يتراوح من 3 أيام إلى عدة أسابيع. في بعض الحالات، اضطرت الآبار حتى إلى تجاوز "مناطق المشكلات"، مما أدى إلى خسارة 10% - 23% من إجمالي عدد المراحل.

لسوء الحظ، فإن تكرار وشدة تشوه أنابيب التغليف في ازدياد مع توسع أنشطة التكسير الهيدروليكي في جميع أنحاء المنطقة.

يوجد حاليًا العديد من سدادات التكسير عالية التمدد المتاحة في السوق والمصممة للمرور عبر المناطق الضيقة. ومع ذلك، في بعض الحالات القصوى، حتى هذه الأدوات لا تكون قادرة على معالجة المشكلة بفعالية.

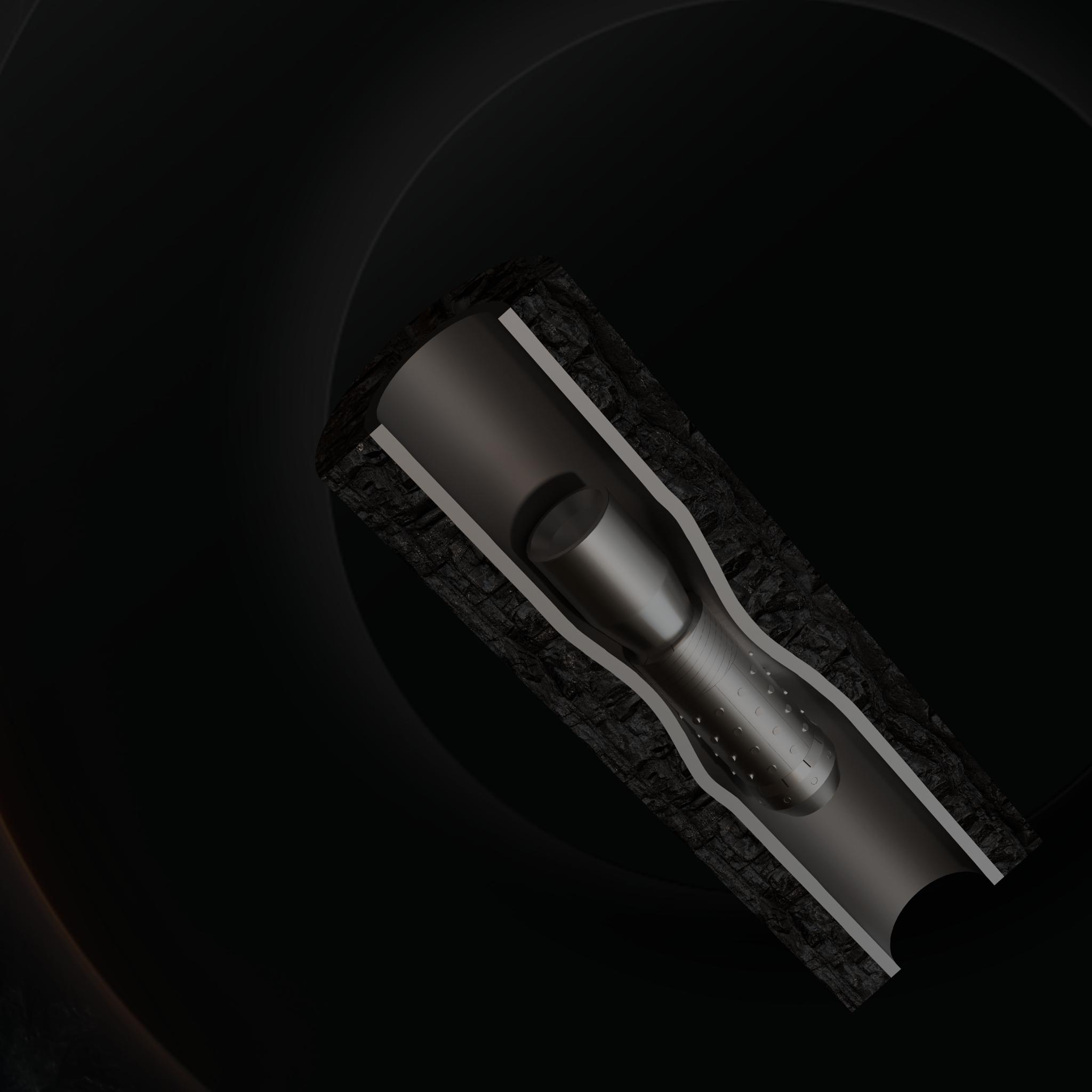

على سبيل المثال، في الحالة الموصوفة في هذه الدراسة، يبلغ التضييق حوالي 2.756 بوصة. للمرور عبر هذا التضييق، يجب أن تكون السدادة وسلسلة الأدوات أصغر من 2.756 بوصة ويمكن أن تتمدد وتستقر داخل أنبوب تغليف بقطر داخلي 4.5 بوصة. يمكن أن تكون هذه مهمة صعبة، خاصة إذا كان التضييق شديدًا بشكل خاص.

منذ عام 2016، تقوم مجموعة Vertechs بتطوير وتقديم سدادات تكسير قابلة للذوبان عالية التمدد لمعالجة التضييقات في قاع البئر. تم تصميم هذه السدادات لإنقاذ المراحل غير القابلة للمعالجة وتسريع عمليات الإنجاز من خلال توفير حل للتضييقات الصعبة.

طورت مجموعة Vertechs العديد من الأنواع المختلفة من سدادات التكسير القابلة للذوبان عالية التمدد على مر السنين، ولكن سدادة Wizard HEDP القابلة للذوبان هي التصميم الوحيد المتوفر حاليًا في السوق والذي يمكنه معالجة التحدي المحدد الموصوف في دراسة الحالة هذه بفعالية.

• القطر الخارجي لسدادة Wizard HEDP القابلة للذوبان يساوي 2.36 بوصة فقط

• قادرة على المرور عبر أشد التضييقات دون أي مشاكل

• تستقر في النهاية داخل أنابيب التغليف العادية بالتمدد حتى 90.5%

• تم وضع ضغط تفاضلي يبلغ 7 كيلو رطل لكل بوصة مربعة على السدادة

• تم إنقاذ ما يزيد عن 30 مرحلة في 6 آبار

• توفير أكثر من 120 ساعة في بئر جانبي آخر مشوه بشدة
